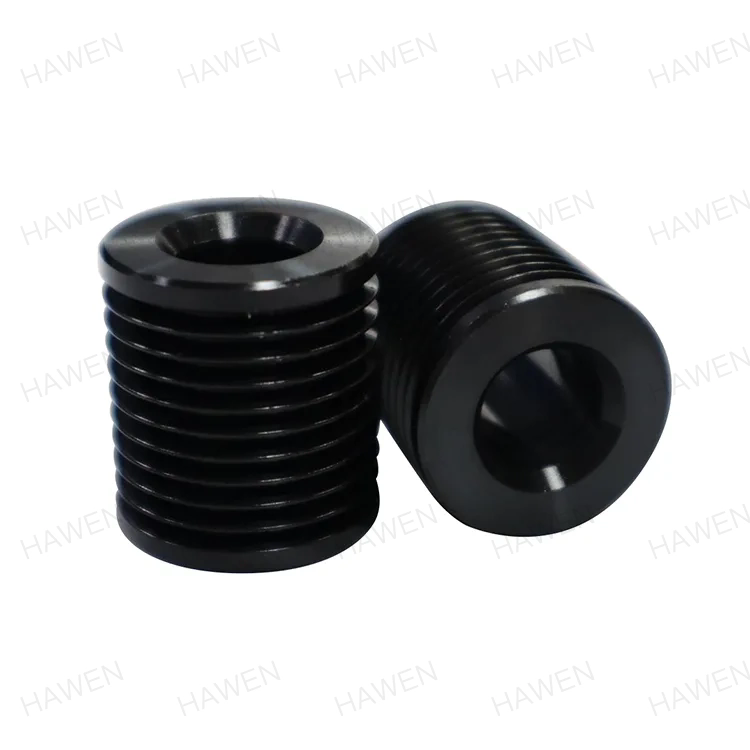

Hvorfor remskiver med høy konsentrisitet minimerer sekundær justeringstid?

I ethvert beltedrevet system – fra en høyhastighets industrivifte til en presisjonstransportørlinje – er effektiviteten til den første installasjonen bare halve historien. Den andre halvparten er det som skjer etter at systemet begynner å kjøre: de sekundære justeringene. Dette er justeringene, omjusteringene og gjenoppstrammingsprosedyrene som vedlikeholdsteam må utføre for å korrigere for problemer med utløp, vibrasjoner og beltesporing som bare blir synlige under belastning. I mange anlegg bruker disse sekundære justeringene flere arbeidstimer enn den opprinnelige installasjonen, og de er en primær kilde til uplanlagt nedetid. Grunnårsaken til de fleste av disse justeringene kan spores tilbake til en enkelt, ofte oversett parameter: konsentrisiteten tilRemskiverseg.

En remskive med høy konsentrisitet er en der borings senterakse og ytre diameter senterakse er perfekt på linje. Når en remskive har dårlig konsentrisitet, er ikke rembanen perfekt sirkulær. Remmen vil svinge i spenning når remskiven roterer, noe som fører til vibrasjoner, støy, ujevn remslitasje og en tilstand kjent som "beltevandring" eller "sporingsdrift". Hver av disse problemene utløser en sekundær justering. En vedlikeholdstekniker må justere reimskiven på nytt, etterspenne beltet eller til og med bytte ut komponenter for tidlig. Omvendt eliminerer en remskive med høy konsentrisitet disse årsakene ved kilden, og leverer et remdriftssystem som går jevnt fra starten og fortsetter å gjøre det i hele levetiden. Denne artikkelen vil utforske mekanikken til konsentrisitet, dens måling, produksjonsprosessene som oppnår det, og den kvantifiserbare innvirkningen den har på å redusere sekundær justeringstid.

Innholdsfortegnelse

• 1. Hva er konsentrisitet og hvorfor betyr det noe i remskiver?
• 2. Hvordan forårsaker dårlig konsentrisitet sekundære justeringer?
• 3. Hvilke produksjonsprosesser sikrer høy konsentrisitet?
• 4. Hva er de kvantifiserbare fordelene med remskiver med høy konsentrisitet?
• 5. Hvordan måle og verifisere konsentrisitet i produksjonen?
• 6. Vanlige spørsmål (FAQ)
• 7. Konklusjon

1. Hva er konsentrisitet og hvorfor betyr det noe i remskiver?

Konsentrisitet, i sammenheng med remskiver, er den geometriske tilstanden der sentrum av remskivens boring og sentrum av dens ytre diameter ligger på samme akse. Forenklet sett betyr det at remskiven er perfekt rund i forhold til monteringshullet. Dette tilsynelatende enkle kravet har dype implikasjoner for ytelsen til beltedrivsystemet. Hvis boringen og den ytre diameteren ikke er konsentriske, vil remskiven vingle mens den roterer. Denne slingringen, målt som radiell utløp, gjør at den effektive diameteren til remskiven endres kontinuerlig mens den svinger. Beltet må hele tiden strekke seg og slappe av for å imøtekomme disse endringene, og generere en rekke uønskede effekter.

Betydningen av konsentrisitet kan forstås ved å vurdere forskjellen mellom et perfekt balansert hjul på en bil og et hjul som er litt i ubalanse. Det balanserte hjulet ruller jevnt, uten vibrasjoner. Det ubalanserte hjulet skaper en rytmisk rystelse som merkes i hele kjøretøyet. Det samme prinsippet gjelder for remskiver. En svært konsentrisk remskive roterer jevnt, med beltet som går riktig og konsekvent. En remskive med dårlig konsentrisitet skaper en vibrasjon som forplanter seg gjennom hele systemet. Denne vibrasjonen er ikke bare en plage; det er en kilde til energitap, for tidlig slitasje og behov for sekundære justeringer. Vibrasjonen vil føre til at beltet sporer annerledes, spenningen svinger og at monteringsboltene løsner over tid, noe som krever korrigerende tiltak.

PåZhejiang Hawen Electromechanical Co., Ltd., har vi målt forholdet mellom konsentrisitet og systemytelse på tvers av hundrevis av installasjoner. Våre data viser at en remskive med en konsentrisitetstoleranse på +/- 0,05 mm (runout) vil generere en vibrasjonsamplitude som typisk er tre til fire ganger lavere enn en remskive med en toleranse på +/- 0,2 mm. Denne reduksjonen i vibrasjon er direkte korrelert med en reduksjon i frekvensen og varigheten av sekundære justeringer. Tabellen nedenfor illustrerer de typiske vibrasjonsnivåene knyttet til ulike konsentrisitetstoleranser.

Disse dataene viser en klar korrelasjon: høyere konsentrisitet fører til lavere vibrasjon, noe som direkte reduserer behovet for sekundære justeringer. De første kostnadsbesparelsene til en remskive med lavere presisjon oppveies nesten alltid av de ekstra vedlikeholdskostnadene som påløper over levetiden. I de følgende avsnittene vil vi undersøke mekanismene som gjør at dårlig konsentrisitet skaper disse problemene og produksjonsteknikkene som sikrer høy konsentrisitet.

2. Hvordan forårsaker dårlig konsentrisitet sekundære justeringer?

For å forstå hvorfor høy konsentrisitet minimerer sekundære justeringer, er det nyttig å forstå kaskaden av problemer forårsaket av en ikke-konsentrisk remskive. Den første og mest umiddelbare effekten er radiell utløp. Når remskiven roterer, endres den effektive radiusen til remskiven fordi rotasjonssenteret ikke er på linje med senteret på remskiven. Dette betyr at beltebanen ikke er en perfekt sirkel; det er en ellipse. Remmen må strekke seg for å tilpasse seg den lengre radien og slappe av for å tilpasse seg den kortere radien når remskiven svinger. Denne sykliske strekkingen og avslappingen får beltet til å skli, og skaper en flagrende eller "skravling" i beltet. Denne skravlingen er kilden til vibrasjonen som overføres til det drevne utstyret og monteringsstrukturen.

Denne sykliske strekkingen fører også til at beltet slites ujevnt. Den delen av beltet som strekkes gjentatte ganger vil oppleve høyere friksjon og varme, noe som fører til for tidlig sprekkdannelse. Beltet kan også utvikle en "glasur" på overflaten, redusere friksjonskoeffisienten og få den til å skli. Slipingen genererer mer varme og akselererer prosessen. Videre vil beltets sporing bli påvirket. Et belte har naturlig nok en tendens til å spore i retning av den påførte belastningen. Hvis en remskive ikke er konsentrisk, vil beltet oppleve varierende sidebelastning når den beveger seg rundt remskiven. Dette kan føre til at beltet vandre frem og tilbake over forsiden av remskiven, noe som fører til skade på remkantene og remskivens flenser.

Det uunngåelige resultatet av disse problemene er en sekundær justering. Vedlikeholdsteknikeren må:

• Stram beltet på nytt:Beltet vil ha strukket seg ujevnt og kan ha blitt løst. Etterspenning er en manuell prosess som krever stopp av utstyret og bruk av en strekkmåler. Dette er en tidkrevende oppgave, spesielt på stort utstyr.
• Juster remskivene på nytt:Vibrasjonen og remvandringen kan ha fått remskivene til å skifte ut av justering. Teknikeren må kontrollere og justere justeringen ved hjelp av et laserjusteringsverktøy eller en rett kant.
• Bytt beltet:Hvis beltet har blitt skadet av ujevn slitasje eller sporing, må det skiftes ut. Dette er en mer betydelig reparasjon, som involverer ekstra arbeids- og materialkostnader.
• Trekk til monteringsboltene:Vibrasjonen fører ofte til at monteringsboltene løsner. Teknikeren må stramme dem til riktig moment.
• Inspiser lagrene:Vibrasjonen fra den ikke-konsentriske remskiven vil også overføres til lagrene. Over tid kan dette føre til for tidlig lagersvikt, noe som krever en mer omfattende reparasjon.

Hver av disse justeringene tar tid. I et travelt produksjonsanlegg kan kostnadene for tapt produksjon under disse justeringene være betydelige. Tabellen nedenfor gir et estimat av den typiske tiden og arbeidskraften som kreves for hver sekundær justeringsoppgave.

Disse kostnadene multipliseres over utstyrets levetid. En dårlig produsert remskive kan generere et stort antall sekundære justeringer, som hver representerer en direkte kostnad og en indirekte kostnad ved tapt produksjon. En remskive med høy konsentrisitet, derimot, opererer med minimal vibrasjon og beltevandring, noe som drastisk reduserer behovet for disse inngrepene. Hos Zhejiang Hawen Electromechanical Co., Ltd. er våre presisjonsmaskinerte remskiver designet for å minimere disse sekundære justeringene, og levere lavere totale eierkostnader og høyere systempålitelighet.

3. Hvilke produksjonsprosesser sikrer høy konsentrisitet?

Å oppnå høy konsentrisitet i en remskive er ikke tilfeldig; det er resultatet av en bevisst og nøye kontrollert produksjonsprosess. Prosessen må sikre at boringen og den ytre diameteren er maskinert fra et enkelt, stabilt oppsett, og eliminerer feil forårsaket av reposisjonering av arbeidsstykket. Reisen til høy konsentrisitet begynner med råmaterialet, typisk et støpegods eller et stykke stang, og fortsetter gjennom en rekke presisjonsmaskineringsoperasjoner. Nøkkelen til konsentrisitet er å holde delen i en presis armatur og utføre alle kritiske maskineringsoperasjoner i ett enkelt oppsett.

Det første trinnet er å lage en referanseflate, typisk boringen, som vil være det primære datumet for alle etterfølgende operasjoner. Boringen er maskinert til en nøyaktig størrelse, vanligvis ved boring, rømme eller boring. Denne boringen må være rund og rett. Arbeidsstykket monteres deretter sikkert på en dor eller en fikstur som passer nøyaktig i boringen. Dette sikrer at boringen er det sanne sentrum for resten av maskineringsoperasjonene. Den neste operasjonen er maskinering av ytre diameter. Dette gjøres vanligvis ved hjelp av en CNC dreiebenk, som kan dreie OD til en presis dimensjon og med høy grad av rundhet. Nøkkelen for å oppnå høy konsentrisitet er at boringen og OD er ​​maskinert i samme oppsett. Dette eliminerer enhver feil som ville blitt introdusert hvis delen ble omplassert.

Det siste trinnet er etterbehandlingen, ofte en findrei- eller slipeprosess. Sliping kan oppnå en enda høyere grad av presisjon enn dreiing, og oppnå en overflatefinish på Ra 0,8 µm eller bedre og en konsentrisitetstoleranse på +/- 0,02 mm. For applikasjoner hvor remskiven skal kjøre med høye hastigheter eller under tung belastning, er sliping ofte spesifisert. Tabellen nedenfor oppsummerer de typiske konsentrisitetstoleransene som oppnås ved forskjellige produksjonsprosesser.

Hos Zhejiang Hawen Electromechanical Co., Ltd. bruker vi en kombinasjon av CNC-dreiing og, der det er nødvendig, presisjonssliping for å oppnå optimal konsentrisitet for våre remskiver. Vår produksjonsprosess er designet for å sikre at hver remskive produseres med en konsentrisitet som oppfyller spesifisert toleranse. Nøkkelen til dette er bruken av presisjonsfester og eliminering av manuelle justeringer under maskineringsprosessen.

4. Hva er de kvantifiserbare fordelene med remskiver med høy konsentrisitet?

Fordelene ved å bruke høykonsentrisitet remskiver er ikke bare kvalitative; de kan måles og kvantifiseres. De primære fordelene er redusert sekundær justeringstid, lengre rem- og lagerlevetid og forbedret total systemeffektivitet. Hver av disse fordelene oversettes direkte til kostnadsbesparelser og forbedret produktivitet. De kvantifiserbare forbedringene kan demonstreres gjennom en sammenligning av to identiske remdriftsystemer: ett med standard remskiver og ett med høykonsentrisitet remskiver.

Redusert sekundær justeringstid:Den mest direkte fordelen er reduksjonen i frekvensen av sekundære justeringer. Et remdriftsystem som bruker standard remskiver kan kreve seks eller flere sekundære justeringer per år, som hver tar en time eller mer. Et system som bruker høykonsentrisitet remskiver kan bare kreve en eller to justeringer per år. Tidssparingen kan være betydelig, som vist i tabellen nedenfor.

Lengre beltelevetid:Den ujevne belastningen og vibrasjonen forårsaket av dårlig konsentrisitet reduserer beltets levetid dramatisk. Et belte som opererer på en remskive med høy konsentrisitet kan vare 2 til 3 ganger lenger enn et belte som opererer på en remskive med lav konsentrisitet. Reduksjonen i belteslitasje reduserer også hyppigheten av beltebytte og tilhørende nedetid.

Lengre lagerlevetid:Vibrasjonen som genereres av en ikke-konsentrisk remskive overføres direkte til lagrene til det drevne utstyret og drivmotoren. Denne vibrasjonen forårsaker for tidlig lagerslitasje og svikt. Remskiver med høy konsentrisitet reduserer vibrasjonene som overføres til lagrene, og forlenger deres levetid. Reduksjonen i lagerfeil betyr mindre utstyrsstans og lavere vedlikeholdskostnader.

Forbedret systemeffektivitet:Remdriftsystemet fungerer mer effektivt når remskivene er konsentriske. Beltet blir ikke kontinuerlig strukket og avslappet, og energien som går tapt på grunn av friksjon og vibrasjoner er minimalisert. Dette kan føre til en liten, men målbar reduksjon i energiforbruket, som over tid kan gi betydelige kostnadsbesparelser.

Disse kvantifiserbare fordelene viser at den høyere startkostnaden for en høykvalitets remskive med høy konsentrisitet blir mer enn oppveid av besparelser i vedlikehold og nedetid over levetiden. Hos Zhejiang Hawen Electromechanical Co., Ltd., gir vi kundene våre dataene de trenger for å ta informerte beslutninger om valg av remskive, og hjelper dem med å optimalisere sine totale eierkostnader.

5. Hvordan måle og verifisere konsentrisitet i produksjonen?

Å sikre at remskiver oppfyller den spesifiserte konsentrisitetstoleransen krever en robust kvalitetskontrollprosess. Målingen av konsentrisitet utføres vanligvis ved hjelp av en måleindikator eller en koordinatmålemaskin (CMM). Testoppsettet er relativt enkelt, men krever presisjon og konsistens. Måleprosessen er som følger:

Remskiven er montert på en presisjonsdor eller på akselen den skal installeres på. Doren plasseres deretter mellom sentrene eller i en presisjons V-blokk. En måleklokke er montert på et stativ og plassert slik at sonden kommer i kontakt med den ytre diameteren til remskiven. Remskiven roteres deretter sakte, og måleskiven blir observert. Den totale variasjonen i avlesningen når remskiven roterer er den totale utløpet. Denne utløpsverdien, som er to ganger konsentrisitetsfeilen, brukes som akseptkriteriet.

Målingene må tas på flere punkter langs forsiden av remskiven for å sikre konsistens. Tabellen nedenfor gir akseptkriteriene for ulike remskivekvaliteter som brukes i vår fabrikk.

Hos Zhejiang Hawen Electromechanical Co., Ltd., bruker vi en kombinasjon av prosessmåling og sluttinspeksjon for å sikre at hver remskive oppfyller de spesifiserte konsentrisitetskravene. Vårt kvalitetskontrollsystem er sertifisert i henhold til ISO 9001:2015, og vi fører detaljerte registreringer av alle inspeksjoner. Dette sikrer at våre kunder får remskiver som oppfyller deres ytelsesforventninger og reduserer behovet for sekundære justeringer.

6. Vanlige spørsmål (FAQ)

Spørsmål 1: Hva er forskjellen mellom konsentrisitet og utløp i remskiver?

Svar: Konsentrisitet og runout er relaterte, men distinkte begreper. Konsentrisitet er den geometriske tilstanden der to eller flere funksjoner deler en felles akse. Runout, på den annen side, er den totale variasjonen i posisjonen til en funksjon når delen roteres rundt en fast akse. For en remskive er konsentrisitet feilen mellom senter av boringen og senter av ytre diameter. Runout er den totale slingringen målt ved ytre diameter når remskiven roteres. Runout er vanligvis det dobbelte av konsentrisitetsfeilen. En remskive med utløp på 0,1 mm har en konsentrisitetsfeil på +/- 0,05 mm.

Spørsmål 2: Hvordan påvirker dårlig konsentrisitet beltets levetid?

Svar: Dårlig konsentrisitet får beltet til å strekke seg og slappe av syklisk når remskiven roterer. Dette fører til ujevn belteslitasje, som viser seg som sprekker og glass på belteoverflaten. Beltet opplever også høyere friksjon og varme, noe som øker slitasjen ytterligere. Studier har vist at en rem som går på en remskive med 0,2 mm løp kan ha en levetid som er 40-60 % kortere enn en rem som går på en remskive med 0,05 mm løp.

Spørsmål 3: Kan jeg kompensere for dårlig remskivekonsentrisitet ved å justere remspenningen?

Svar: Nei, justering av remspenningen kan ikke kompensere for dårlig konsentrisitet. Spenning er en statisk justering som setter den gjennomsnittlige belastningen på beltet. Konsentrisitetsfeil skaper en dynamisk lastvariasjon som ikke påvirkes av den statiske spenningen. Selv om en høyere spenning kan redusere noe av reimfladder, vil det også øke belastningen på lagrene og kan forårsake for tidlig reimsvikt. Den eneste effektive løsningen er å bruke en remskive med riktig konsentrisitet.

Spørsmål 4: Hva er den typiske kostnadsforskjellen mellom en standard og en høypresisjons remskive?

Svar: Kostnadsforskjellen avhenger av størrelse, materiale og produksjonsvolum. Vanligvis koster en høypresisjons remskive (med utslag på +/- 0,05 mm eller bedre) mellom 30-50 % mer enn en standard remskive (+/- 0,10 mm). Imidlertid blir de økte startkostnadene ofte oppveid av reduserte vedlikeholdskostnader og lengre beltelevetid. De totale eierkostnadene over en 5-års periode er ofte lavere for høypresisjons remskive.

Spørsmål 5: Hvordan kan jeg verifisere konsentrisiteten til en remskive jeg allerede har kjøpt?

Svar: Du kan verifisere konsentrisiteten ved å bruke en skiveindikator som beskrevet i denne artikkelen. Monter remskiven på en presisjonsdor og plasser den mellom sentrene. Sett opp viseren slik at den berører den ytre diameteren på remskiven. Roter reimskiven og observer den totale avlesningsvariasjonen. Dette er det totale utløpet. Hvis det totale utløpet overstiger forventet toleranse for applikasjonen, bør remskiven skiftes ut. Mange produsenter, inkludert Zhejiang Hawen Electromechanical Co., Ltd., gir et samsvarssertifikat med hver ordre, som inkluderer de målte utløpsverdiene.

7. Konklusjon

Forholdet mellom remskivekonsentrisitet og sekundær justeringstid er direkte og betydelig. En ikke-konsentrisk remskive skaper radial utløp, som oversetter seg til vibrasjoner, remvandring og ujevn remslitasje. Disse problemene fører uunngåelig til en syklus med sekundære justeringer: re-stramming, re-justering, reimbytte og vedlikehold av lager. Disse justeringene er ikke bare en plage; de representerer en betydelig kostnad når det gjelder arbeid, nedetid og komponentutskifting.

Høykonsentrisitet remskiver løser årsaken til disse problemene. Ved å sørge for at boringen og den ytre diameteren er perfekt på linje, eliminerer de kildene til vibrasjon og beltevandring. Resultatet er et remdriftssystem som går jevnt fra start, krever minimalt med vedlikehold og gir lengre levetid. Hos Zhejiang Hawen Electromechanical Co., Ltd., er vi forpliktet til å produsere remskiver som oppfyller de høyeste standardene for konsentrisitet. Våre presisjonsmaskineringsprosesser, streng kvalitetskontroll og overholdelse av internasjonale standarder sikrer at våre kunder mottar remskiver som minimerer sekundære justeringer og maksimerer systemets pålitelighet.

Kontakt Zhejiang Hawen Electromechanical Co., Ltd.i dag for å lære hvordan våre høykonsentrisitet remskiver kan forbedre driften din og redusere vedlikeholdskostnadene.
