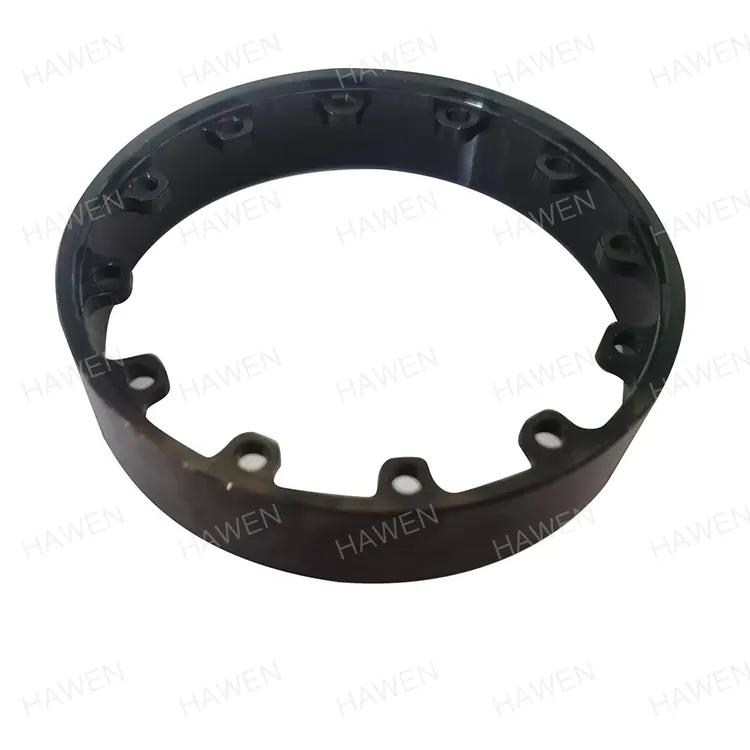

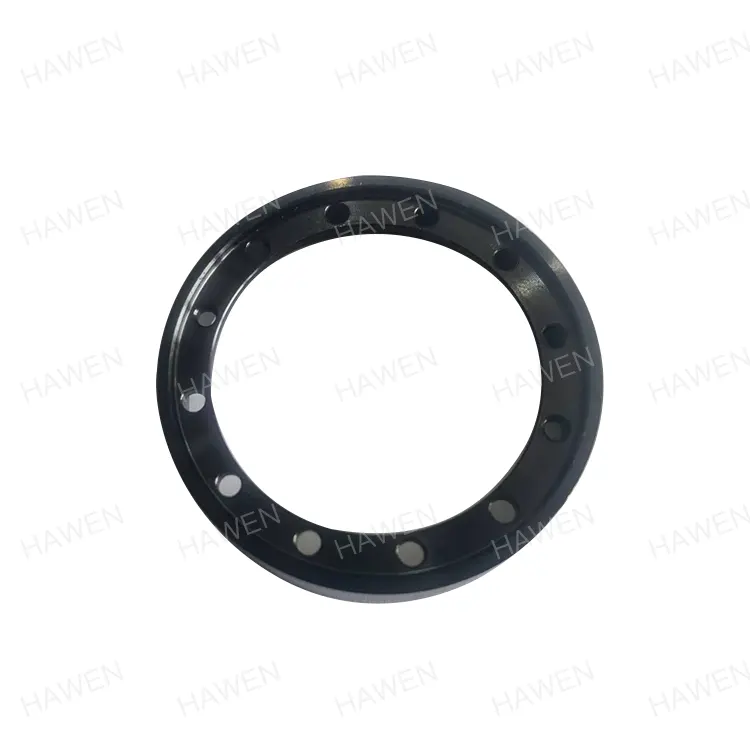

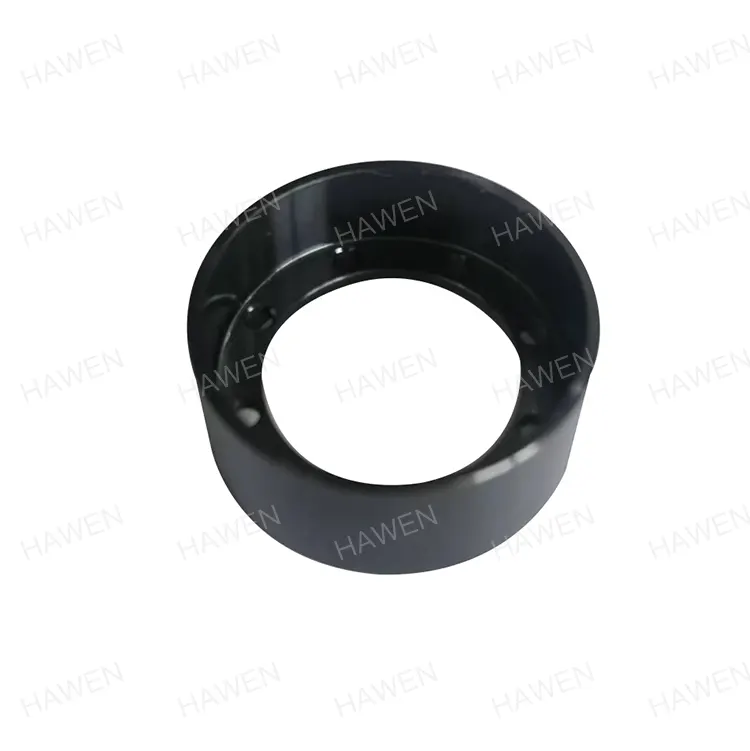

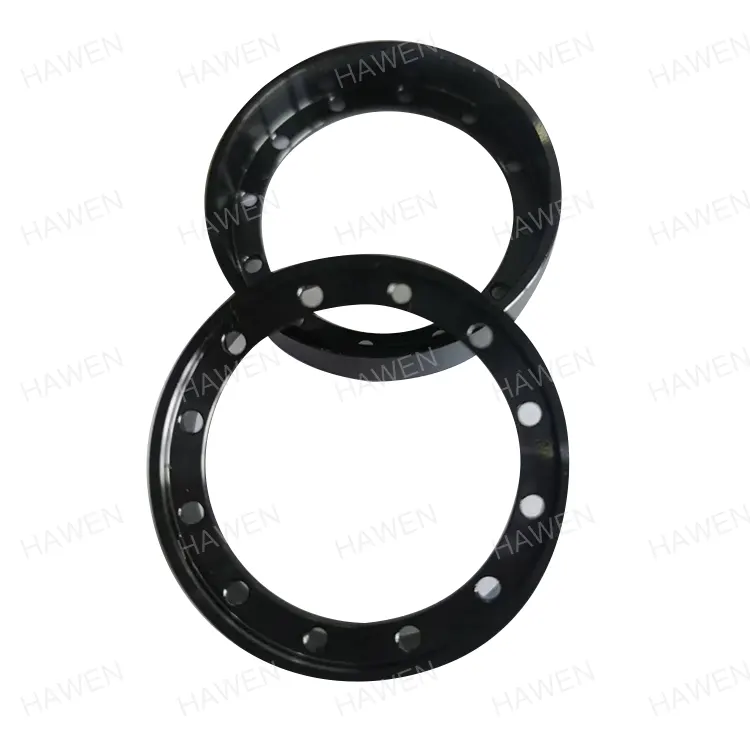

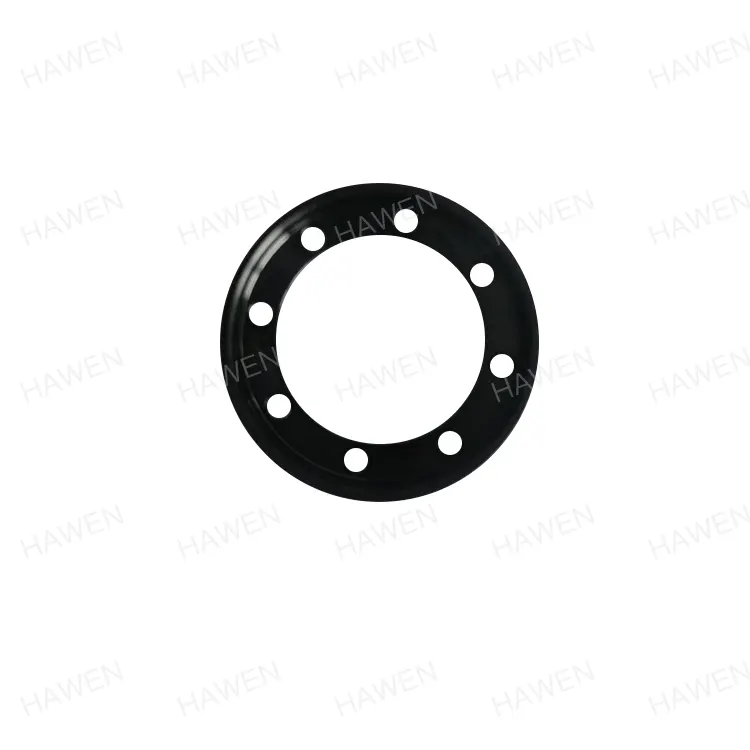

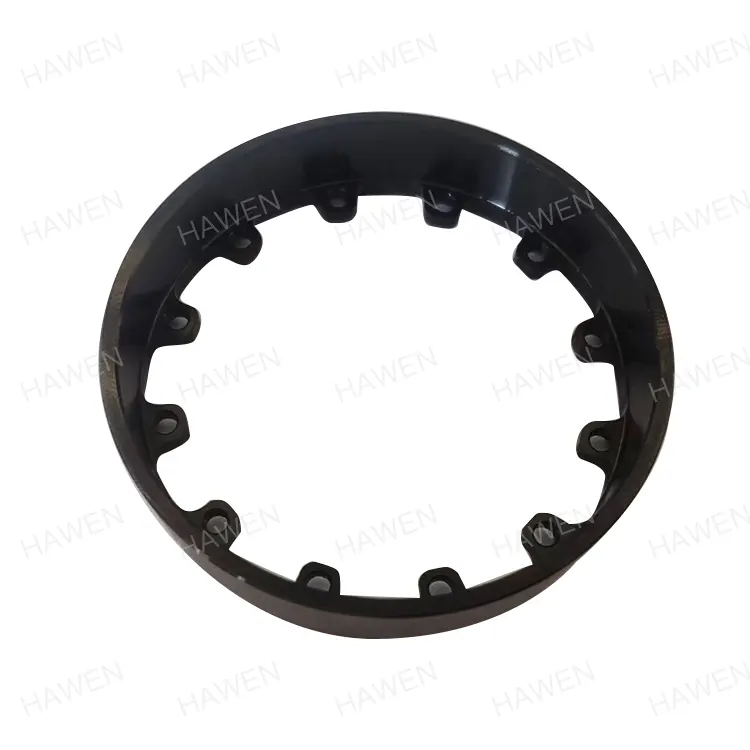

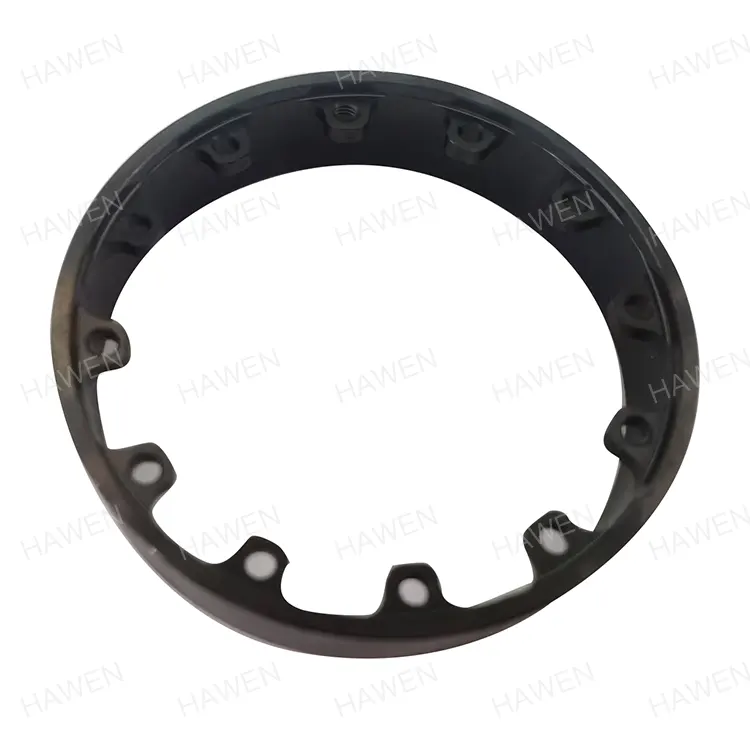

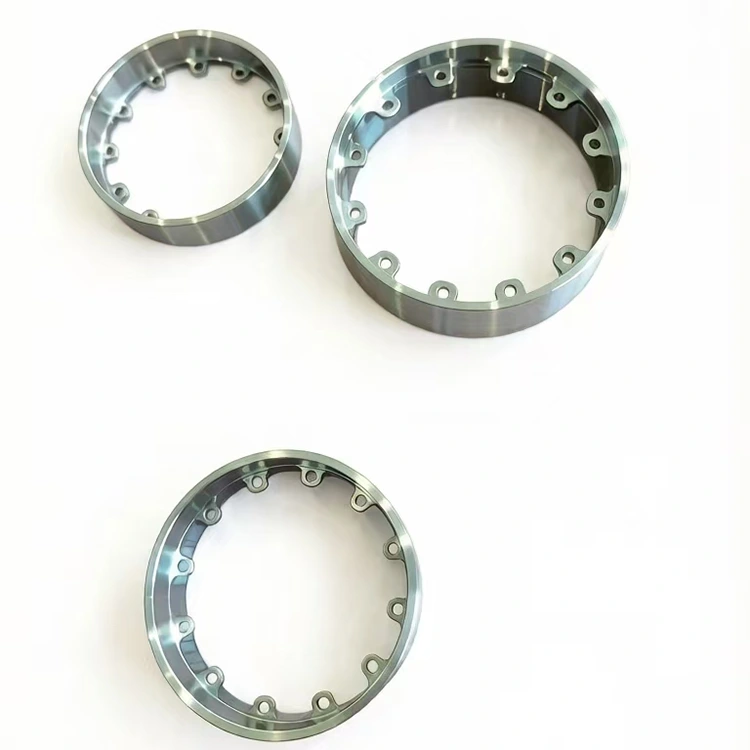

Robotmotoråk

Robotmotoråk er en grunnleggende kjernekomponent for robotservo-, dreiemoment- og leddmotorer. Selv om det ser ut til å være en mekanisk strukturell del, utfører den faktisk tre kjernefunksjoner: magnetisk kretsledning, strukturell støtte og varmespredning og elektromagnetisk skjerming. Den bestemmer direkte dreiemomenttettheten, driftseffektiviteten, stabiliteten og levetiden til motorer, noe som gjør den til en uunnværlig nøkkeldel for høypresisjonsdrivsystemer i avanserte roboter.

Haven (Trilion) har vært dypt engasjert i maskinindustrien i mer enn 20 år. Siden 2023 har det fokusert på FoU og storskala produksjon av Robot Motor Yoke. Med modne prosesser, streng kvalitetskontroll og raske tilpasningsmuligheter, har det blitt en høykvalitetsleverandør av kjernetilbehør for robotmotorer i Kina, med en innenlandsk markedsandel på 10 % og leverer langsiktige støtteprodukter til mange ledende husholdningsapparater og robotbedrifter.

Kjerneproduktparametere

Det promoterte Robot Motor Yoke tar i bruk standardisert presisjonsmaskinering og støtter også tilpasset produksjon basert på kundetegninger, tilpasset installasjonen og ytelseskravene til forskjellige robotmotormodeller. De grunnleggende kjerneparametrene er oppført nedenfor, alle verifisert gjennom faktisk produksjon og kundeapplikasjoner:

Kjernefunksjoner og applikasjonsverdi

Som det magnetiske kretsrammeverket og den strukturelle bæreren til robotmotorer, er Robot Motor Yoke ikke en enkel metallbeslag. Ytelsen er direkte relatert til den generelle driften av motoren, og dekker magnetiske, mekaniske og termiske dimensjoner for å sikre effektiv og stabil motordrift.

Fire kjernefunksjoner

Lukket magnetkrets

Bygger en bane med lav reluktans for permanente magnet- og armaturmagnetiske felt, begrenser nøyaktig magnetisk fluksfordeling, reduserer magnetisk flukslekkasje sterkt, forbedrer magnetfeltutnyttelsen og unngår utgangsreduksjon og unormal oppvarming forårsaket av magnetisk metning, og optimaliserer energikonverteringseffektiviteten fra kilden.

Strukturell støtte

Fester permanent magnetpoler og tåler vekslende belastninger fra høyhastighets start-stopp og hyppig kommutering, og sikrer strukturell stivhet og geometrisk nøyaktighet under drift og forhindrer komponentdeformasjon ved høye hastigheter.

Varmespredning og elektromagnetisk skjerming

Fungerer som en viktig varmeledningsvei for raskt å spre jern- og kobbertap, og kontrollerer temperaturøkningen. Den undertrykker også effektivt forvillede magnetiske felt for å unngå interferens med kodere, sensorer og andre presisjonskomponenter, og forbedrer den generelle EMC-ytelsen.

Ytelsesforankring

Materialvalg, prosesseringsteknologi, seksjonstykkelse og andre parametere bestemmer direkte dreiemomenttetthet, dreiemomentrippel og driftseffektivitet, og fungerer som en kritisk forutsetning for robotaktivering med høy presisjon og høy respons.

Gjeldende motortyper og nedstrømsutstyr

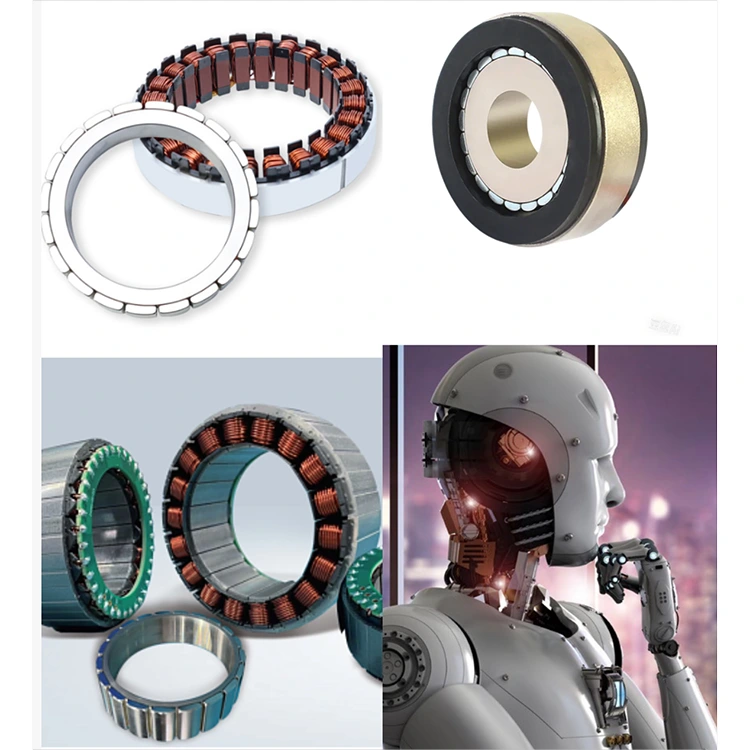

Denne robotmotoren er kompatibel med forskjellige vanlige robot-dedikerte motorer, og dekker kjernemoduler av industriroboter, samarbeidsroboter og humanoide roboter:

Servomotorer: Brukes som statoråk og rotorbakåk, balanserer kompakt størrelse og høyt dreiemoment for fleksibel flerleddsbevegelse.

Rammeløse dreiemomentmotorer: Ringstrukturen integreres direkte i robotledd, eliminerer eksterne hus og forbedrer dreiemomenttetthet og installasjonsfleksibilitet.

Aksial Flux / Disc Motors: Tilpasser seg doble back-yoke-strukturer for aksiale magnetiske kretser, med en flat design for ben- og midjedrivmoduler i humanoide roboter.

Kjerneløse motorer: Kan fungere som motorhus, og eliminerer kuggingsmoment for lav-rippel, høy-respons drift i presisjonsrobotslutteffektorer.

Nøkkelkvalitetsindikatorer og industribenchmarking

Vi kontrollerer hele produksjonsprosessen til Robot Motor Yoke i henhold til strenge standarder, med kjernepresisjonsindikatorer som overgår generelle industristandarder, og oppfyller fullt ut anskaffelseskravene til avanserte motorprodusenter når det gjelder dimensjonsstabilitet, monteringstilpasning og levetid.

Ytelsespåvirkning: Robotmotoråk av høy kvalitet kan direkte øke motorens effekttetthet med 15 %–30 %, undertrykke over 99 % av forstyrrelser i strømagnetisk felt, redusere tap av magnetisk krets, tåle høy elektromagnetisk påkjenning og sikre langsiktig stabil robotdrift.

Aksial fluks (venstre) vs. radiell fluks (høyre) tverrsnitt

Materialvalg og prosesskontroll

Spesialmateriale: 45# høykvalitets karbonstrukturstål

Robot Motor Yoke bruker nasjonal standard 45# medium karbonstål med strengt skjermede egenskaper tilpasset robotmotorens arbeidsforhold:

● Karboninnhold: 0,42 %–0,50 %; tetthet: 7,85 g/cm³; mangan: 0,50 %–0,80 %; silisium: 0,17 %–0,37 %; urenheter med lavt innhold av fosfor og svovel.

● Utmerkede omfattende mekaniske egenskaper: strekkfasthet ≥ 600 MPa, flytegrense ≥ 355 MPa, forlengelse ≥ 16 %; hardhet HRC32–36 etter bråkjøling og herding.

● Optimalisert via dedikert varmebehandling, balanserende styrke og seighet med enestående tretthetsmotstand for langvarig høyfrekvent motordrift.

Presisjonsbearbeiding og prosesskontroll

Et fullstendig lukket sløyfekontrollsystem sikrer høy presisjon og batchkonsistens:

● Toleranse for indre hull kontrollert til ±0,005 mm; utstyrt med CMM, rundhetstester, konturmonitor og SPC statistisk prosesskontroll.

● Strengt kontrollert prosessmiljø for å redusere temperatursvingninger og vibrasjoner; høypresisjons CNC-maskiner og spesialverktøy sikrer dimensjonsoverholdelse.

● Full inspeksjon av innkommende material, overvåking av varmebehandling i sanntid og 100 % inspeksjon av ferdige produkter for å forhindre at produkter som ikke er i samsvar med kravene kommer inn på markedet.

Overflatebehandling: Helautomatisk svartoksidbehandling

Bruker egenutviklet svart oksidformel og helautomatisk produksjonslinje uten manuell kontakt for å unngå skade og forurensning:

● Integrert automatisk svart oksid og tørkeprosess forbedrer korrosjons- og rustmotstanden til industristandarder.

● Støtter tilpassede overflatebehandlinger inkludert galvanisering, galvanisering og nikkelbelegg for spesielle bruksområder.

Kjernebedriftsfordeler

Med over 20 års erfaring med produksjon av maskiner, har Haven bygget et komplett system fra FoU, produksjon og kvalitetskontroll til ettersalgsservice, og danner differensiert konkurransekraft i Robot Motor Yoke-produksjon og effektivt løse kundenes smertepunkter i anskaffelse, tilpasning og masseproduksjon.

Tilstrekkelig kapasitet og stabil levering

● 120 høypresisjons CNC-maskiner, 1 helautomatisk rengjøringslinje, 25 profesjonelle teknikere.

● Månedlig kapasitet: 30 000 enheter; nåværende månedlige salg: 10 000–20 000 enheter, noe som gir 40–50 % kapasitet for bulk- og hasteordrer.

● Pålitelig forsyningskjede i Zhejiang sikrer korte ledetider for råvarer og stabil levering for storskala, multi-variant kontinuerlig produksjon.

Helautomatisk kvalitetskontroll og nesten null defekter

● 25 automatiske inspeksjonsenheter for fulldimensjonstesting fra innkommende materialer til ferdigvarer.

● 100 % online kvalitetskontroll; produksjonsbestått 99,99%, fabrikkbestått 100%.

● Sertifisert til ISO9001 og IATF16949; full produksjonssporbarhet med overlegen konsistens og pålitelighet.

Profesjonell teknisk støtte og sterk tilpasning

● Dedikert teknisk team som spesialiserer seg på åkprosessoptimalisering og design.

● Rask respons på tilpasning: tegningsbasert produksjon, spesifiserte materialer og overflatebehandlinger.

● One-stop-støtte fra designkonsultasjon, prosessoptimalisering og små-batch prøveproduksjon til masseproduksjon, forkorte utviklingssykluser og redusere kostnader.

Miljøoverholdelse og kostnadskontroll

● Full overensstemmelse med EU ROHS og REACH med komplette sertifiseringsrapporter.

● Automatisert produksjon reduserer manuell intervensjon og forbedrer materialutnyttelsen, kontrollerer kostnader samtidig som det oppnås lavt energiforbruk og lavt avfallsutslipp, balanserer miljøytelse og kostnadseffektivitet.

Samarbeidskunder og partnerskapsmodeller

Vår Robot Motor Yoke har lenge forsynt ledende nasjonale og internasjonale bedrifter, inkludert Samsung, Haier og Nidec, med stabilt strategisk samarbeid i over et tiår. Produktkvalitet og service er høyt anerkjent med høye gjenkjøpsrater.

Vi støtter flere samarbeidsmodeller:

● Masseinnkjøp av standardiserte produkter

● Tilpasset produksjon basert på kundetegninger

● Prøveproduksjon for spesielle spesifikasjoner

Vi ønsker kunder over hele verden velkommen til å besøke fabrikken vår for inspeksjon og forretningssamarbeid. Basert på vårt modne produksjonssystem og tekniske styrke hjelper vi kundene med å redusere utviklings-, test-, produksjons- og ettersalgskostnader for å oppnå langsiktige vinn-vinn-resultater.
