Støpejern V-remskive

Tekniske ytelsesmålinger og standarder

Presisjonstransmisjonskomponenter er avhengige av strenge produksjonstoleranser og materialrenhet. Utplassering av en kileremskive i støpejern i kraftige eller kontinuerlige motorsystemer krever absolutt geometrisk nøyaktighet for å minimere mekanisk slitasje, dempe operasjonsvibrasjoner og forlenge drivremmens levetid.

Sammenlignende kvalitetsegenskaper

Overholdelse av strenge internasjonale kraftoverføringsstandarder sikrer sømløs utskiftbarhet og optimal dreiemomentoverføring. Integrering av en støpejerns kileremskive konstruert utover grunnleggende industrielle grunnlinjer garanterer forbedret rotasjonsbalanse og tretthetsmotstand på tvers av krevende arbeidssykluser.

Ingeniøranalyse og metallurgiintegrasjon

1215 friskjærende ståleffektivitet

Ved å bruke 1215 lavkarbon friskjærende stål optimaliseres høyhastighets maskineringsytelse. Den balanserte svovelsammensetningen danner mikrodiskontinuiteter i den metalliske matrisen under dreieoperasjoner. Denne strukturelle karakteristikken bryter spon effektivt, reduserer friksjonen på skjæreverktøyets kanter og oppnår en jevn overflateruhet på Ra 1,6 eller lavere uten sekundære slipeoperasjoner.

45# Karbonstål strukturell integritet

For applikasjoner som krever høyere flytegrenser under dynamiske lastendringer, gir 45# karbonstål balanserte mekaniske egenskaper. Med karboninnhold opprettholdt mellom 0,42 % og 0,50 %, viser dette materialet en strekkstyrke som overstiger 600 MPa og et flytegrense rundt 355 MPa. Perlitt- og ferrittmikrostrukturen absorberer effektivt mekanisk støt, og gir et pålitelig grunnlag for ethvert oppsett med høystress støpejerns kileremskive.

Automatisert anti-korrosjon overflatebehandling

For å bekjempe omgivelsesfuktighet og driftsvæsker inne i apparathusene, passerer komponentene gjennom en proprietær, helautomatisert svartoksidasjonsbehandlingslinje utstyrt med integrert termisk tørking. Berøringsfri automatisert håndtering eliminerer menneskelig kontakt forurensninger, og sikrer jevn vedheft av belegget. Alternative finisher inkludert elektrogalvanisering, standard sinkbelegg og nikkelbelegg påføres under kontrollerte tankparametere for å oppnå nøytral saltspraykorrosjonsytelse på 24 til 48 timer.

Rotasjonsdynamikk og boringstoleranser

Dimensjonskontroll for tett indre boring

Den indre boringstoleransen holdes til en maksimal terskel på ≤0,005 mm (med spesifikke produksjonskjøringer holdt til ±0,0025 mm). Nøyaktig kilesporinnretting og streng dimensjonering av boringen forhindrer akselglidning og slitasjekorrosjon. Denne dimensjonskontrollen minimerer slitasje mellom akselgrensesnittet og støpejerns V-remskive-navet under hyppige start-stopp-sykluser.

Konsentrisitet og utløpsstabilisering

Den ytre sirkelens radielle utløp holdes strengt innenfor 0,03 mm. Kontrollerer utløpet eliminerer høyfrekvente reimvibrasjoner, stabiliserer spenningen over drivsystemet og forhindrer ujevn kantslitasje på girremmene. Denne dynamiske stabiliteten opprettholder lav akustisk effekt og beskytter motorlagrene mot for tidlig tretthetssvikt.

Kvalitetsinspeksjon og automatiserte produksjonssystemer

Helautomatisert produksjonsinfrastruktur

Rå stangmateriale går inn i automatiserte vendestasjoner med høy presisjon som fullfører stangmating, grovbearbeiding, etterbehandling og spordannelse i en kontinuerlig prosesssekvens. Overgang til full-line automatisering eliminerer menneskelig håndteringsvariasjon, øker den totale produktiviteten med 40 %, og reduserer avviksrater til under 50 PPM med en total yield rate på 99,995 %.

100 % in-line defektovervåking

Hver støpejerns V-remskive gjennomgår automatisk optisk og dimensjonell verifisering før pakking. Coordinate Measuring Machines (CMM) og Statistical Process Control (SPC)-moduler sporer kontinuerlig kritiske sporprofiler, borediametere og overflatefinisher for å sikre fullstendig konsistens fra batch-til-batch.

HVORFOR VELGE OSS

• Omfattende produksjonskapasitet:Drifter 10 helautomatiserte maskineringslinjer, 1 automatisert rengjøringssystem og 1 kontinuerlig svartoksidbehandlingslinje for å levere en månedlig kapasitet på 5 millioner enheter samtidig som den opprettholder 40 % til 60 % reservert kapasitet for presserende skaleringsbehov.
• Overholdelse av strenge standarder:Sertifisert i henhold til ISO9001 og IATF16949 kvalitetsstyringssystemer, og gir full sporbarhet for råvarepartier fra første mottak til endelig sending.
• Miljøansvar:Berøringsfrie automatiserte overflatebehandlinger og miljøvennlige legeringsvalg sikrer full overensstemmelse med EUs ROHS- og REACH-forskrifter.
• Påvist presisjonssporrekord:Oppnå en innvendig boringspresisjonsterskel på ≤0,005 mm og opprettholder ytre sirkelløp under 0,03 mm for stabil motorytelse.

Globale OEM-partnere og pålitelige industrikunder

Å levere transmisjonsløsninger med høy presisjon krever langsiktig teknisk pålitelighet og kompromissløs produksjonskonsistens. HAWEN har etablert solide, langsiktige strategiske relasjoner med verdensledende husholdningsapparater og motorprodusenter på toppnivå, og tilbyr skreddersydde komponenter utviklet for krevende kontinuerlig bruk.

Vår viktigste globale kundeportefølje inkluderer industriledere innen produksjon av husholdningsapparater og elektrisk motorteknologi:

• Globale ledere av husholdningsapparater:LG, Whirlpool, Midea, Galanz
• Produsenter av presisjonsmotorer og -drev:Nidec, Broad-Ocean, SECOP, Wolong, Askoll, Nanyang Motor
• Industri- og komponentpartnere:JEAMO, Yongchang Electric, Yueqiu, Kening, CHECSC og andre spesialiserte motorleverandører.

HAWEN betjener over 65 % til 75 % av Kinas innenlandske motorremskivemarked og støtter globale produksjonskjeder, og fortsetter å tilby robuste presisjonsdeler som driver millioner av drivsystemer over hele verden.

FAQ

Hvilke materialer brukes til å produsere en V-remskive i støpejern?

Standardenheter bruker 1215 friskjærende stål for maksimal overflatefinish og maskineringspresisjon, eller 45# karbonstål for høyere krav til strekkfasthet. Tilpassede materialalternativer er tilgjengelige basert på oppgitte tekniske tegninger.

Hvordan påvirker den indre boringens nøyaktighet motorens drivsystemer?

Opprettholdelse av en indre boringstoleranse på ≤0,005 mm sikrer en sikker, vibrasjonsfri passform på motorakselen. Denne nøyaktige toleransen stopper rotasjonsspill, reduserer støy og forhindrer skade på akselen under kontinuerlig drift.

Hvilke overflatebehandlingsalternativer er tilgjengelige for å forhindre rust?

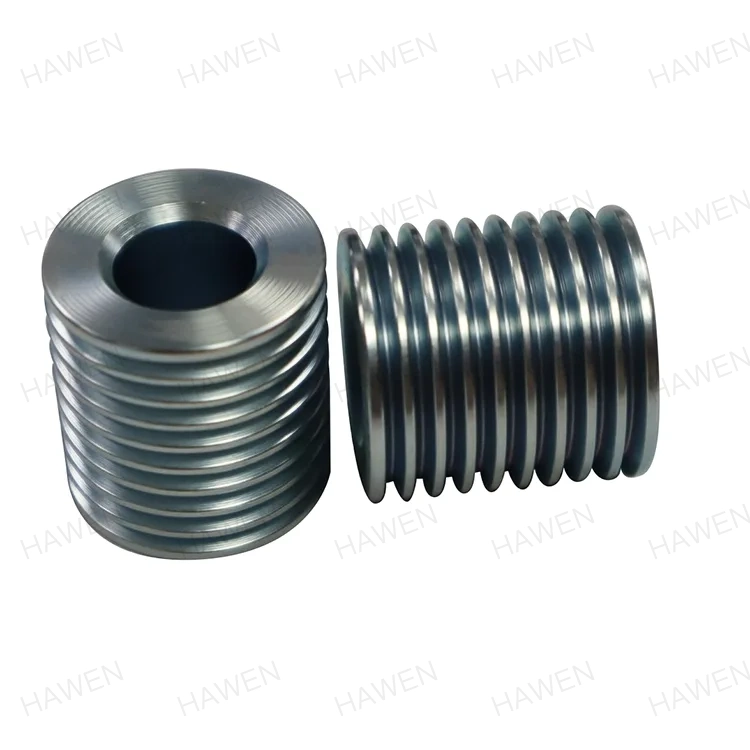

Enheter mottar automatisk svartoksidering eller elektrogalvanisering. Disse overflatebehandlingene gir nøytral saltspray-korrosjonsbestandighet fra 24 timer til 48 timer, samtidig som de er i samsvar med ROHS- og REACH-forskriftene.

Kan tilpassede trinsedimensjoner og sporprofiler produseres?

Ja. Egendefinerte geometriske dimensjoner, kilesporkonfigurasjoner og sporstigningsprofiler kan produseres etter nøyaktige tekniske tegninger og systemkrav.

Hvilke kvalitetssertifiseringer støtter produksjonsprosessen?

Produksjonsanlegg opererer under ISO9001 og IATF16949 sertifiserte kvalitetsstyringssystemer, og bruker 100 % online automatisert inspeksjonsutstyr for dimensjonell og geometrisk nøyaktighet.

For høypresisjons drivkomponenter, stoler på HAWEN for bevist produksjonskvalitet, skalerbar produksjonskapasitet og streng kvalitetskontroll.
